GSGS型鋼繩牽引式格柵除污機

詳細說明

用途

GSGS型鋼繩牽引式格柵除污機在水處理廠、泵站，用于截留水中粗大的懸浮物和漂浮物，防止后處理構筑物的管道、閥門或水泵堵塞，保證水泵和后續工序安全運行。本公司同樣售賣回轉格柵除污機！

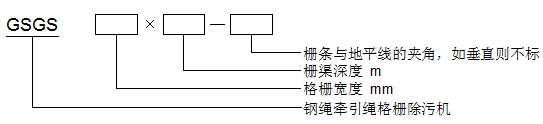

型號表示方式






特點

1、因耙斗牽引點偏離耙斗鉸支點，故具有強制閉耙力，比傳統的兩點重合優越；

2、與鏈傳動除污機比，構造簡單，重量輕，維護簡單。用于渠（井）深度大的格柵間，該優點更為突出；

3、除導軌、格柵長期置于污水，耙斗等取渣部件在工作時短暫置于污水中外，其它部件均在井上，減少腐蝕且維護方便。

4、具有全面可靠的機械過載保護，運行安全。

5、適用于渠深較深，柵隙較大的場所。




構造及工作過程

GSGS型鋼繩牽引式格柵除污機主要由架體、驅動部件、開閉耙機構、導渣撇渣裝置、格柵、過扭保護裝置、電控設備等構成。

工作循環過程如下：在發出工作指令后，鋼繩驅動裝置開動放繩，耙斗從較高位置（上一循環撇渣結束處）沿導軌下行，撇渣板在自重的作用下隨耙斗下降。當撇渣板復位后，耙斗在開閉耙裝置（電液推桿）的推動下通過中間鋼絲繩的牽引張開并繼續下行，直至抵達渠（井）底下限位，因限位桿阻擋，小車停動而鋼繩松弛，松繩開關動作，啟動電液推桿后縮，放松中間鋼繩，使耙斗在自重的作用下閉合。待耙齒插入格柵間隙后，鋼繩驅動裝置開動收繩，進一步強制耙斗完全閉合后耙斗和斗車沿導軌上行，清除并輸送被格柵攔截的柵渣，直至觸及撇渣板，在兩者相對運動的作用下，柵渣被撇出經導渣板落入盛渣桶（或輸送機），完成了一個工作循環

在工作過程中，如遇意外障礙導致鋼繩驅動裝置過扭，當其扭矩達設定值時，即自行報警停機；如耙斗開閉裝置過載，電液推桿液壓上升達設定值時，溢流閥動作確保系統安全。




電氣控制

系統為定時自動工作，間隔周期（較大4小時）每次啟動后動作次數可以設定，在停機時段如格柵意外堵塞，使柵前水位達設定的事故高水位時，除污機可自行開動而不受周期的限制。在除污機驅動裝置過扭、過電流時將自動切斷電源，停機斷電報警。




訂貨說明

1、 訂貨時應注明柵渠寬度、柵渠深度、柵條凈距、卸渣口離地高度、柵條傾角；

2、 應注明設備的主體材質（全碳鋼或全不銹鋼或部分不銹鋼）；

3、 不注明所配電控箱為常規控制，如有特殊要求應另行注明。
